Котел тривалого горіння своими руками

Для обігріву приватного або заміського будинку в зимову пору року все частіше використовують систему опалення. Середовища широкого асортименту різних котлів, твердопаливні котли для будинку стають більш популярними серед покупців.

Адже для функціонування такого котла не потрібен ні газ, ні електрика. Пропоную розібратися в тому, який котел краще вибрати, як правильно встановити і використовувати систему опалення твердопаливним котлом.

  • Монтаж твердопаливного котла
  • Поняття про твердопаливних котлах: переваги і недоліки

    Принцип роботи твердопаливного котла полягає в перетворенні палива в теплову енергію для обігріву приміщення. Як паливо використовується кам’яне вугілля, дрова, тирса, тріска і різні види відходів. Твердопаливний котел тривалого горіння здатний підтримувати певну температуру, за рахунок підняття і опускання заслінки, яка контролює процес горіння. Серед переваг твердопаливних котлів тривалого горіння виділяють:

    • Досить низьку ціну, в порівнянні з електричними і газовими. Тривалість терміну експлуатації. Для роботи не вимагає електрики або газу. Використання різноманітних видів палива. При одиничній завантаженні палива котел працює близько 3-х днів.

    Недоліки твердопаливних котлів тривалого горіння:

    • Досить низький ККД 65-70%.Затрата фізичних сил на підготовку палива і чистку котла. Необхідність в контролюванні процесу горіння. Тривала установка: проведення димоходу.

    Згідно з матеріалом, з якого виготовлений котел:

    • Сталеві.
    • Пеплетние котли — використовують спеціальне гранульоване паливо. Котли змішаного типу — використовують різні види палива.

    Згідно типу завантаження палива: По тривалості та способу згоряння палива:

    • Твердопаливні котли тривалого гореніяКотли, що використовують природну тягуКотли з установкою додаткової тягіПіролізние котли — складаються з двох камер, в одній згорає паливо, а в інший запалюється газ, що виділяється в процесі згоряння.

    Поради щодо вибору твердопаливного котла

    • Перед вибором твердопаливного котла слід розрахувати передбачувану потужність для обігріву приміщення. Приблизно на 10 м? потрібно 1 кВт потужності. При опаленні приміщення площею 60 м?. Потужність розраховується 60/10 = 6 кВт. Визначтеся з паливом. Адже твердопаливні котли працюють на різних видах палива. Вивчіть технічні характеристики і додаткові функції котла. Ознайомтеся з різними моделями: вивчіть переваги і недоліки.

    Огляд виробників твердопаливних котлів

    1. Твердопаливні котли, відгуки про які зазвичай тільки позитивні — це ATON. Потужність від 21 до 80 кВт. Ознайомимося з моделями і технічними характеристиками.

    • ATON ТТК 21 — твердопаливний котел тривалого горіння, що працює на різних видах палива. Дуже добре підходить як для індивідуального споживача, так і для комунально-побутових приміщень. Переваги: ​​електронезавісімость, розмір стінки теплообмінника збільшений до 5 мм простота конструкції, тривалий строк служби, застосування, як для закритих, так і для відкритих систем опалення. Матеріал, з якого виготовлений котел: чавун, Паливо: змішані види, Середня витрата кута за добу: 33-36 кг, Маса: 254 кг, Ціна: 1200 $.
    • ATON ТТК V 40 — обладнаний вентилятором примусового наддуву, що дозволяє використовувати різні види навіть низькоякісного палива. Переваги: ​​електронезавісімость, розмір стінки теплообмінника збільшений до 6 мм, вентилятор примусового наддуву. Матеріал, з якого виготовлений котел: чавун, Паливо: змішані види + низькоякісне, Середня витрата кута за добу: 65-70 кг, Маса: 355 кг, Ціна 1800 $.
    • ATON TRADYCJA — має інтервал потужності від 12 до 38 кВт. Відрізняються недорогою ціною і високою якістю роботи. Переваги: ​​наявність водяних полиць і водоохолоджуючих колосників, завантажувальна камера має великий обсяг. ATON TRADYCJA 12 технічні характеристики: Матеріал, з якого виготовлений котел: чавун, Паливо: вугілля, дрова, Середня витрата кута за добу: 25 кг, Вага: 141 кг, Ціна 1800 $.

    Котли тривалого горіння на дровах своїми руками Котел на дровах

    2. корду або Вулкан — діапазон потужності становить від 2 до 250 кВт. Характеризуються високим рівнем ККД і повільним витратою палива. Переваги: ​​невисока вартість, гарна якість, гарантія та техобслуговування З року. Корд являє твердопаливні котли трьох видів:

    • Котли-плити — використовують для опалення та для приготування їжі, Твердопаливні котли для індивідуального споживача, Промислові твердопаливні котли.

    3. PROTHERM — має потужність від 18 до 48 кВт. Котли обладнані термоманометром і регулюючої заслінкою. Переваги: ​​регулювання тяги, стійкість до корозії. Для прикладу розглянемо PROTHERM Бобер DLO 20, країна виробник Чехія:

    • Матеріал, з якого виготовлений котел: чавун, Паливо: вугілля, дрова, Маса: 230 кг, Ціна: 1500 $.

    4. Твердопаливні котли ДАНКО використовують різні види палива. Відрізняються надійністю і міцністю. Дозволяють поєднувати котел для обігріву приміщення і плиту, для приготування їжі.

    • ДАНКО АКТВ 15 характеризується: Матеріал, з якого виготовлений котел: чавун, Паливо: змішане, Середня витрата кута за добу: 35 кг, Вага: 115 кг, Ціна: 500 $.
    • ДАНКО ТЛ мають рядків служби близько 25 років. Переваги: ​​висока продуктивність, надійність, компактність. ДАНКО 18 ТЛ: Матеріал, з якого виготовлений котел: чавун, Паливо: вугілля, кокс, дрова, тирса, стружка, гранули, Потужність: 15 кВт, o Середня витрата кута за добу: 55 кг, o Маса: 218 кг, o Ціна : 500 $.

    5. Твердопаливний котел сверхдлительного горіння ОГОНЕК 23-НГ — зберігає тривалість горіння до чотирьох діб. Переваги: ​​оригінальний дизайн, недорога ціна, надійність. Технічні характеристики:

    • Матеріал, з якого виготовлений котел: чавун, Паливо: вугілля кам’яне, антрацит та вугільні брикети, Потужність: 23 кВт,

    Поради по установці твердопаливного котла

    1. Загальні вимоги до приміщення, де буде розташовуватися котел:

    • Потрібно встановлювати котел на бетонну стяжку товщиною не менше 70 мм, обов’язкове водо — і електропостачання, примусова вентиляція, площа не менше 7 м?, Котел встановлюється на ідеально рівну поверхню.

    2. Система виведення диму не йде в комплекті до котлом, тому заздалегідь потрібно передбачити покупку і установку.3. ККД котла залежить від правильної установки і від таких факторів:

    • Утеплення стін і дверей, напрямок і сила вітру, правильно зроблений димохід.

    4. Якщо у котла відсутні ніжки, краще встановити на поверхню лист металу. Для захисту котла використовуйте запобіжний водяний бак, який встановлюють вище всієї системи, іноді навіть на горищі. Функція бака — захист котла від перегріву.

    Монтаж твердопаливного котла

    Від якості установки котла залежить його робота, рядків служби і тепловіддача. Тому дуже важливо встановити і підключити котел правильно. Це котел тривалого горіння своими руками довгий процес, який ділять на етапи:

    • Підготовка інструментів, Установка димоходу і з’єднання з котлом, Запуск котла.

    1. Інструкція по установці твердопаливного котла:

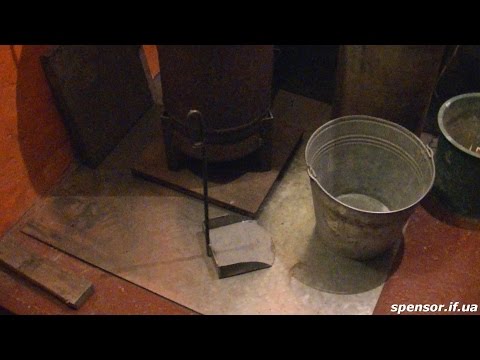

    • Встановлюємо на підлогу лист металу. Відстань від стіни до бічних стінок не менше 600 мм, а перед передньою не менше 1000 мм. За допомогою рівня і олівця робимо розмітку. Прикріплюємо металевий лист до підлоги. На стіні або стелі зробіть вихід під димову трубу. Переведіть котел. Перевірте правильність установки за допомогою рівня. Котел повинен стояти ідеально рівно. Перевірте комплектацію: повинна відповідати пакувальному аркушу.
    • Димова труба для твердопаливного котла, Шибер димової труби.
    • Встановлюємо регулятор горіння, за допомогою сантехнічної стрічки. Виставляємо температуру 30 ° і гвинтом фіксуємо регулятор. Встановлюємо терморегулятор, якщо терморегулятор вмонтований — тоді встановіть заглушку. Якщо тен не встановлюється — замість нього ставиться заглушка. Для зручності в техобслуговуванні встановіть кран з роз’ємним з’єднанням. Зробіть групу безпеки: запобіжні і повітряні клапани, а також манометр. Встановлюємо кульової кран і приєднуємо труби, попередньо вирізані і спаяні. За допомогою зварювання приєднуємо труби до центрального опалення.

    Схема монтажу твердопаливного котла:

    • Група безпеки встановлюється до замикаючих пристроїв. За допомогою герметика прикріплюємо димову трубу. Обов’язково встановлюєте димову трубу за параметрами, вказаними в технічних характеристиках котла.

    4. Димохід для твердопаливного котла правила установки:

    • Добре ізолюйте ту частину димоходу, яка виходить на горище, Обов’язково встановіть збірник конденсату, Також необхідною частиною є нержавіюча труба і кілька отворів для чищення.
    • Якщо потрібно, встановіть розширювальний бак і насос для примусової циркуляції. Насос встановлюють на трубі повернення води з системи. Дуже важливо встановити кран між подачею води і зворотним відтоком. У разі надлишку гарячої води в радіаторі, за допомогою цього крана вода повертається в бак. Підключіть воду, відкрийте всі крани, для заповнення системи. Перевірте відсутність протікання. Засуньте заслінку для забезпечення тяги. Встановіть заглушку для прочищення. Розпалюємо котел і закриваємо заслінку. Перевіряємо якість і потужність обігріву приміщення. На цьому підключення твердопаливного котла завершено.
    • Відео

    Він економічніший, ніж класичний твердопаливний котел. Крім того, працювати він може безперервно протягом усього опалювального сезону, якщо вчасно завантажувати в нього паливо (раз в 3? 7 діб).

    Для опалення можна застосовувати такі види палива, як Брикети, дрова і вугілля. Котли тривалого горіння виробляються як за кордоном, так і вітчизняні. Є подібні агрегати і для промислового використання, але вони дуже громіздкі, для їх установки необхідно окреме приміщення.

    Класифікація котлів тривалого горіння

    На сучасному ринку існує багато виробників, що випускають різні види котлів тривалого горіння. Їх поділяють за такими критеріями, як Метод спалювання і вид твердого палива. Котли тривало горіння класифікують за різновиди підходящого їм палива:

  • Є пристрої, які Працюють на дровах. Деякі з них опалюються пелетами (гранули з відходів деревообробних виробництв).Ізготавліваются також універсальні твердопаливні котли, для яких можна застосовувати різні види палива — Вугілля, брикет, дрова і їх поєднання.
  • Велика частина пристроїв в якості методу спалювання використовують просте згоряння. У процесі вдосконалення були виготовлені Газогенераторні котли з підвищеним ККД. Для їх топки застосовується деревне газ і дрова.

    Такі пристрої зручні, в них не утворюється сажа і залишається зовсім небагато золи. Крім вищеописаних способів, котли поділяють по залежності від носія електроенергії. Вони бувають Залежними і  Незалежними.

    Принцип роботи

    Котли такого типу працюють за принципом верхнього горіння, сенс якого полягає в тому, що осередок горить зверху вниз. Вперше котел з такою системою був виготовлений 2000 року литовською компанією «Stropuva», зараз її застосовують багато виробників. У велику камеру згоряння завантажується паливо (дрова, брикет, вугілля або пілети).

    Її обсяг — 500 куб. дм., завдяки чому пристрій може працювати Кілька діб безперервно. Повітря нагнітається по воздуховоду за допомогою вентилятора, який легко регулюється. Тепло, яке виділяється при згорянні, передається в теплообмінник. Даний принцип роботи забезпечує досить Тривале горіння і велика кількість теплових калорій.

    Основні переваги

    Котли тривалого горіння мають безліч переваг, завдяки яким вони користуються великим попитом серед населення.

    • Великий обсяг топки, в яку закладається тверде паливо; можливість використання різних видів палива — пелети, тирса, дрова, торф, брикети; тривалий період горіння без додавання паливного продукту; висока тепловіддача при економічній витраті палива; простота в експлуатації; екологічність — викид вуглекислого газу мінімальний.

    Моделі твердопаливних котлів постійно удосконалюються. Сучасні пристрої в більшості оснащені Електронними системами автоматики і вентиляторами для нагнітання повітря. Вони здатні підтримувати встановлену температуру повітря в досить великих приміщеннях при невеликому споживанні палива.

    Саморобні котли

    Даний агрегат для опалення користується високою популярністю, але коштує він зовсім не дешево. Середня його ціна — близько 1000 у. е., що не по кишені багатьом бажаючим його придбати.

    Основна причина такої високої вартості котла тривалого горіння — це його Потужність, від якої залежить підтримання рівня температури повітря і можлива площа опалювального приміщення. Сучасні вітчизняні фірми-виробники працюють над створенням пристрою з меншою потужністю, ціна якого буде більш доступною. Багато умільці збирають подібні пристрої власноруч.

    Хорошим майстрам вдається виготовити продуктивні і надійні агрегати. Даний технічний прилад Непростий в збірці, до того ж будь-яка неточність може призвести до вибуху, тому таку роботу слід довіряти людям, що має досвід у цій справі.

    Шахтний котел

    Існує кілька різновидів котлів тривалого горіння, які можна виготовити самостійно. Одним з таких є шахтний саморобний котел. Котел такого виду працює на Угле, торфі, дровах, тирсі.

    Завантажувальний об’єм камери становить 40 — 50 кілограм дров. При повній потужності і завантаження котел працює 4 — 5 годин, а при мінімальній потужності і на повному завантаженні добу. Коефіцієнт корисної дії становить 75%.

    Потужність мінімальна 15? 20 кВт. Котел працює в автоматичному режимі, так як оснащений автоматичним регулюванням потужності.

    Робимо піролізний котел тривалого горіння

    Котли такої конструкції працюють на газі з дров. Газ, що виділяється при високій температурі з дров, горить жовтим або безбарвним вогнем. Для котлів тривалого горіння використовують дуже сухі дрова.

    Якщо дрова недостатньо висушені, то котел може і не запуститися. Тривалість роботи при одному завантаженні становить близько 12 годин. Такий котел може працювати на пеллетах. Це вид палива з спресованих деревних відходів.

    Якщо котел буде працювати на пеллетах, то можна зробити Автоматичну подачу їх в топку. Для цього застосовуються спеціальні шнеки, які через певний інтервал часу будуть поставляти пелети. Котел необхідно буде виставити на рівну поверхню або зробити фундамент. Для виготовлення саморобного котла тривалого горіння необхідно мати інструменти:

    • Зварювальний апарат;
    • 4 Висновок

    В останні роки питання забезпечення енергоефективності будинків пішли зі сфери теоретичних викладок і стали практичним завданням кожного домовласника. Найпростішим способом знизити витрати на опалення стало обладнання автономних систем.

    У газифікованих областях завдання вирішується просто — установкою газового котла. У негазифікованих районах проблема повинна вирішуватися іншими способами з урахуванням доступного виду палива, як правило, вугілля, дров або пеллет. В результаті домовласники звернули увагу на котли, що працюють саме на цих видах палива.

    Важливе їх перевага — простота конструкції. При цьому схему виготовлення твердопаливного котла тривалого горіння своїми руками і креслення до неї можна легко зробити домашньому майстру.

    Види котлів

    Існує кілька різновидів котлів, що працюють на твердому паливі. Відразу обмовимося, що не всі ці види придатні для виготовлення своїми руками, оскільки деякі з них мають досить складну конструкцію. Всі існуючі різновиди можна розділити на дві великі групи:

  • Класичні. Піролізні.
  • Класифікуються вони і за іншими параметрами — направленню згоряння палива, кількості контурів і т. Д. Важливими відмітними рисами можна вважати потужність, розмір і спосіб монтажу агрегату.

    Піролізні

    В основі їх роботи лежить принцип піролізу. Паливо в такому котлі згорає повільно. Низька подача повітря і високі температури горіння призводять до утворення горючих газів, завдяки яким і збільшується ККД агрегату. Піролізні котли тривалого горіння відрізняються складною конструкцією, так що не завжди є можливість зробити їх своїми руками.

    Однак складно — не означає неможливо. При наявності матеріалів і досвіду можна створити ефективне джерело тепла, що працює по піролізний принципом.

    Класичні

    Класичний котел досить простий. За конструкцією він нагадує звичайну дров’яну піч, відрізняючись від неї більш низькою швидкістю згоряння палива. Саме такі варіанти найчастіше встановлюються в саморобних котелень. Важливо!

    Їх популярність пояснюється не тільки конструктивною простотою, але ще і можливістю установки другого контуру для подачі гарячої води. Класичний дров’яний котел без контуру ГВП можна зробити з будь-якої металевої бочки або відрізка сталевої труби. У нижній частині виконується топка, де спалюється тверде паливо — вугілля, дрова, пелети, тирса і т. П. По суті, такий котел — це вдосконалена піч-буржуйка.

    Однак він перевершує останню за паливною ефективністю обігріву і ККД. Простота конструкції дозволяє встановлювати його не тільки в автономних опалювальних мережах заміських будинків, а й для обігріву гаражів, теплиць, підсобних приміщень і т. П. Тривале горіння твердого палива в таких котлах забезпечується за рахунок підводу води виконує функцію теплообмінника. За способом горіння котел може бути:

    • З нижнім горінням. З верхнім горінням.

    Класичні твердопаливні котли Котли першого виду швидкість горіння регулюється силою подачі повітря через піддувало. У найпростіших саморобних конструкціях регулювання здійснюється вручну, а в більш складних промислових агрегатах — автоматикою.

    Для збільшення ККД необхідно зробити площу теплообмінника максимальної. Це дозволяє збільшити ємність топки і кількість палива, одноразово завантажується в котел.

    В результаті він може працювати без дозаправки протягом приблизно півдоби. Агрегат верхнього горіння більш продуктивний. Паливо в ньому горить не просто повільно, але і рівномірно.

    Промислові агрегати верхнього горіння на одній закладці дров здатні працювати в середньому дві доби. Вугільні конструкції на одній порції палива можуть функціонувати близько тижня.

    Безумовно, вартість такого котла дуже висока, що робить його недоступним для значної частини споживачів. З іншого боку, незважаючи на велику складність конструкції в порівнянні з класичним котлом нижнього горіння він цілком придатний для самостійного виготовлення.

    Шахтні

    Цікава різновид, яку без праці можна сконструювати і зробити своїми руками. Основна перевага шахтних котлів — можливість налаштування на будь-який вид твердого палива.

    Вони однаково добре і ефективно працюють як на вугіллі, так і на дровах або пеллетах. ККД агрегату становить не менше 75%, потужність — 15-20 кВт. Для обігріву невеликого заміського будинку таких характеристик, як правило, буває досить.

    Будуємо класичний котел

    Починати виготовлення котла необхідно з розрахунків і виконання креслень, схем або, як мінімум, ескізів. Розрахунки дозволяють визначити необхідну потужність агрегату, а значить, виявити такі важливі параметри, як обсяг топки, площа теплообмінника, обсяг разового завантаження і т. П. Креслення можна знайти в мережі або отчертить самостійно.

    Для створення найпростішої конструкції може бути досить невеликого ескізу. Оптимальний варіант — виготовлення класичного котла. Адже розробити без наявності досвіду і навичок ефективний і надійний піролізний котел вкрай складно.

    Основою корпусу агрегату може бути труба або зварна конструкція з листової сталі. Все залежить від наявності можливостей і розробленого проекту. Робота проводиться в кілька етапів:

    • Зварювання корпусу. Виготовлення розподільника повітря. З цією метою в верхній частині приварюється невеликий шматок труби з заслінкою для регулювання подачі повітря в топку. У нижній частині розподільника можна додатково встановити крильчатку. Формування зольника і топки, установка дверцят і іншої фурнітури. Установка кришки у верхній частині корпусу. Монтаж готового котла на бетонний фундамент. Підключення до водяного контуру. Розгінна топка.

    Якщо конструкція виконана правильно, і не було помилок при підключенні агрегату до паливної мережі, розгінна топка проходить без проблем. Це означає, що котел можна експлуатувати без побоювання.

    Розгінна топка

    Топити котел перший раз необхідно до настання опалювального сезону — в разі виявлення помилок буде час на їх виправлення. Подібний агрегат здатний працювати на будь-якому вигляді твердого палива. Вибираємо той, який планується використовувати постійно.

    Завантаження палива виконується через верхню кришку корпусу. Топка повинна бути заповнена до рівня димової труби.

    Для кращого горіння можна збризнути завантаження спеціальною рідиною для розпалювання. Після закінчення завантаження кришка закривається, і повертається на місце регулятор подачі повітря. Один з недоліків подібної конструкції полягає в тому, що зняти верхню кришку, не забираючи воздухорегулятор, неможливо. Розпал здійснюється через відкриту повітряну заслінку за допомогою палаючої скіпки.

    До тих пір поки паливо не почне впевнено тліти, заслінка повинна залишатися відкритою. Потім вона трохи прикривається. При зниженні швидкості горіння до недостатнього для ефективної роботи рівня заслінку можна трохи відкрити.

    При розгінної топці паливо в котлі повинно повністю прогоріти.

    Саморобні піролізні агрегати

    Основною відмінністю піролізного котла від класичного є наявність двох камер згоряння. У першій відбувається процес горіння палива, а в другій — що виділяються піролізних газів. Між камерами встановлюється решітка.

    Для піролізного котла важлива подача кисню. Примусове нагнітання повітря можна здійснити за допомогою вентилятора і найпростішої автоматики. Схему і креслення піролізного котла краще брати з надійних джерел.

    Розробляти їх самотужки можна тільки в тому випадку, якщо є такі навички. При необхідності в готові креслення можна внести зміни, завдяки яким котел буде ідеально підходити до конкретних умов експлуатації. Найпростіший варіант саморобної піролізного агрегати потужністю близько 40 кВт можна зібрати на основі котла Бєляєва.

    Висновок

    Зроблений своїми руками твердопаливний котел опалення — це реальність. Наявні в мережі креслення, наявність навичок, найпростіші інструменти і матеріали — ось мінімум, що дозволяє створити надійну і ефективну опалювальну мережу в заміському будинку, реалізувавши на практиці енергоефективне опалення. А все це разом дасть можливість істотно скоротити витрати на обслуговування будинку.
